電纜護層環流在線監測解決方案

發布時間：2025-11-07

| 需求背景

電纜通電時，其工作電流產生的交變磁場將在金屬護層上產生感應電勢，若護套通過大地形成通路，金屬護層上將產生接地環流。但是由于存在線纜盜竊、火災、絕緣破損等情況，會導致線纜的護層環流異常,甚至護層與大地短路接地，而造成巨大的財產損失并威脅到人身，環流超標時(超過負荷電流的20%或相間最大值/最小值大于3)將產生電纜局部高溫?fù)p耗發熱，加速老化，降低電纜使用壽命，甚至擊穿接地等故障根據Q/GDW512-2010《電力電纜線路運行規程》及DL/T1253-2010中的規定，需要對電纜護層進行接地處理，并定時巡檢，一旦發現電纜護層接地環流異常，檢修人員需要及時處理，避免損失。

| 設計原理及構成

電纜護層環流在線監測系統使用高精度ADC芯片，能夠全天候監測隧道電纜的護層接地電流和運行電流，實時測量三相電纜溫度，可接入最多6路互感線圈，和多路羅氏線圈，并通過特定算法，實時對三相電纜的接地電流接地電流和運行電流進行分析,計算相位差等信息，判斷三相電纜的運行情況，并通過網線或4G信號上報結果至云平臺，同一條線路上的多個終端節點上傳的數據進行比較，根據數據差異定位故障點，報警并通知維護人員，第一時間找出故障點進行處理。

該系統可根據實際應用環境選擇提供多種供電方案，如直接供電、太陽能供,同時提供多種通信方案，具有高度的可定制化,能滿足不同客戶的需求。

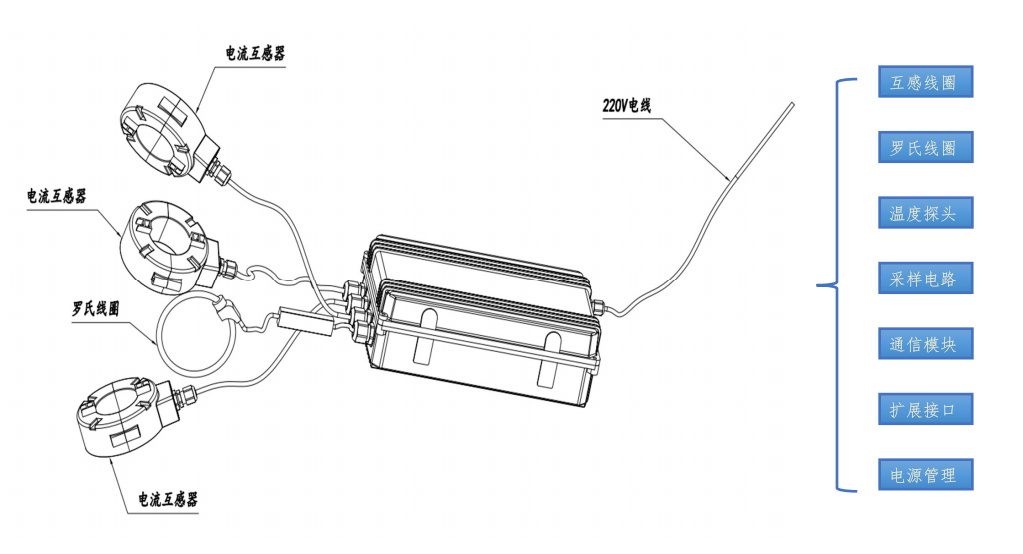

| 產品組成(外觀專利，侵權必糾)


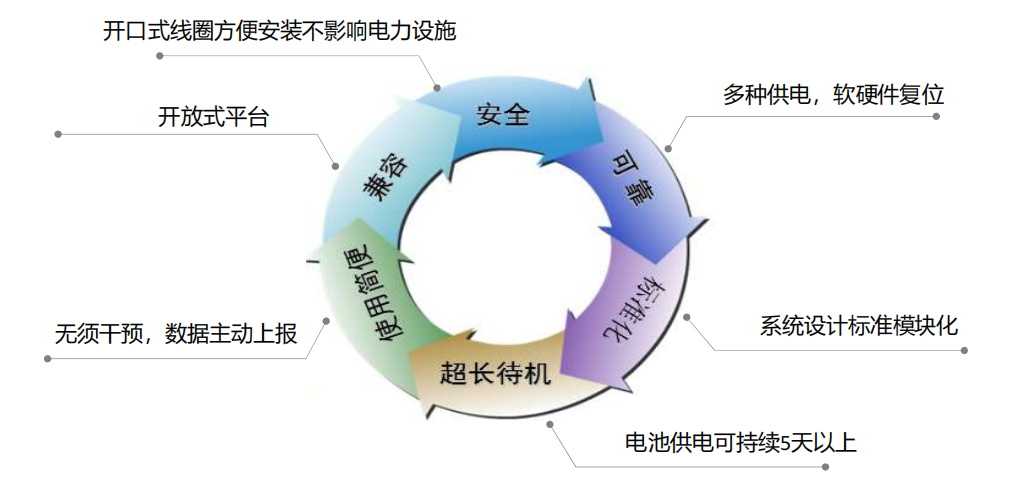

| 功能特點及參數指標


| 產品主要功能

1、測量接地電流，測量運行電流

2、測量三相電流的相位角

3、測量三相接地線溫度

| 數據處理過程

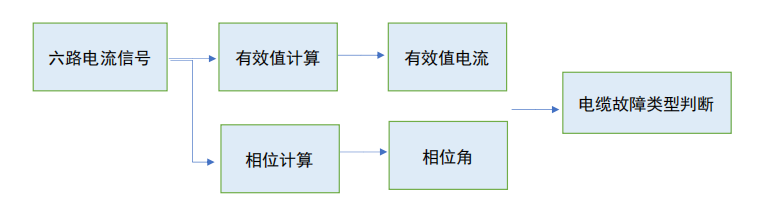

處理采集的溫度，電流信號為合適的格式，處理采集的6路電流信號，對正弦電流進行求電流真有效值RMS，得到電流有效值，對原始正弦電流波形求三相電流相位差;

對傳感器進行數據格式轉化，進行濾波處理，并提供異常報警功能，報警閾值應能根據電纜運行工況設定。異常報警原因等警告信息應能上傳至綜合監測分析系統。

| 參數指標

性能	參數
供電	AC220V ±15% / DC18V / CT取電18V
功耗	最大功耗≤10W
聚合物鋰電池	10AH/11.1V
工作溫度	－40℃~＋70℃
工作濕度	5%-93%RH
防護等級	IP66
機械性能	GB/T 15153.2-2000，Bm級
高頻干擾	GB/T 15153.1-1998，3級
快速瞬變	GB/T 17626.4-2018，3級
浪涌抗擾度	GB/T 15153.2-2000，Bm級
靜電放電	GB/T 17626.2-2018，4級
工頻磁場	GB/T 17626.8-2006，3級
阻尼振蕩磁場	GB/T 17626.18-2016，3級
輻射電磁場	GB/T 17626.3-2016，3級
電源電壓暫降和中斷	GB/T 17626.11-2008，1級
